Trong gia công tiện, kích thước phôi là một trong những yếu tố đầu tiên cần được xác định trước khi lựa chọn thiết bị. Một chiếc máy có thể đáp ứng tốt về tốc độ hoặc độ chính xác nhưng vẫn không phù hợp nếu đường kính, chiều dài hoặc khối lượng phôi vượt quá phạm vi làm việc cho phép.
Trong bài viết này, Máy Thịnh Qua sẽ phân tích cách lựa chọn máy tiện CNC dựa trên các thông số kỹ thuật của phôi.
Vì sao kích thước phôi ảnh hưởng trực tiếp đến việc chọn máy tiện CNC?

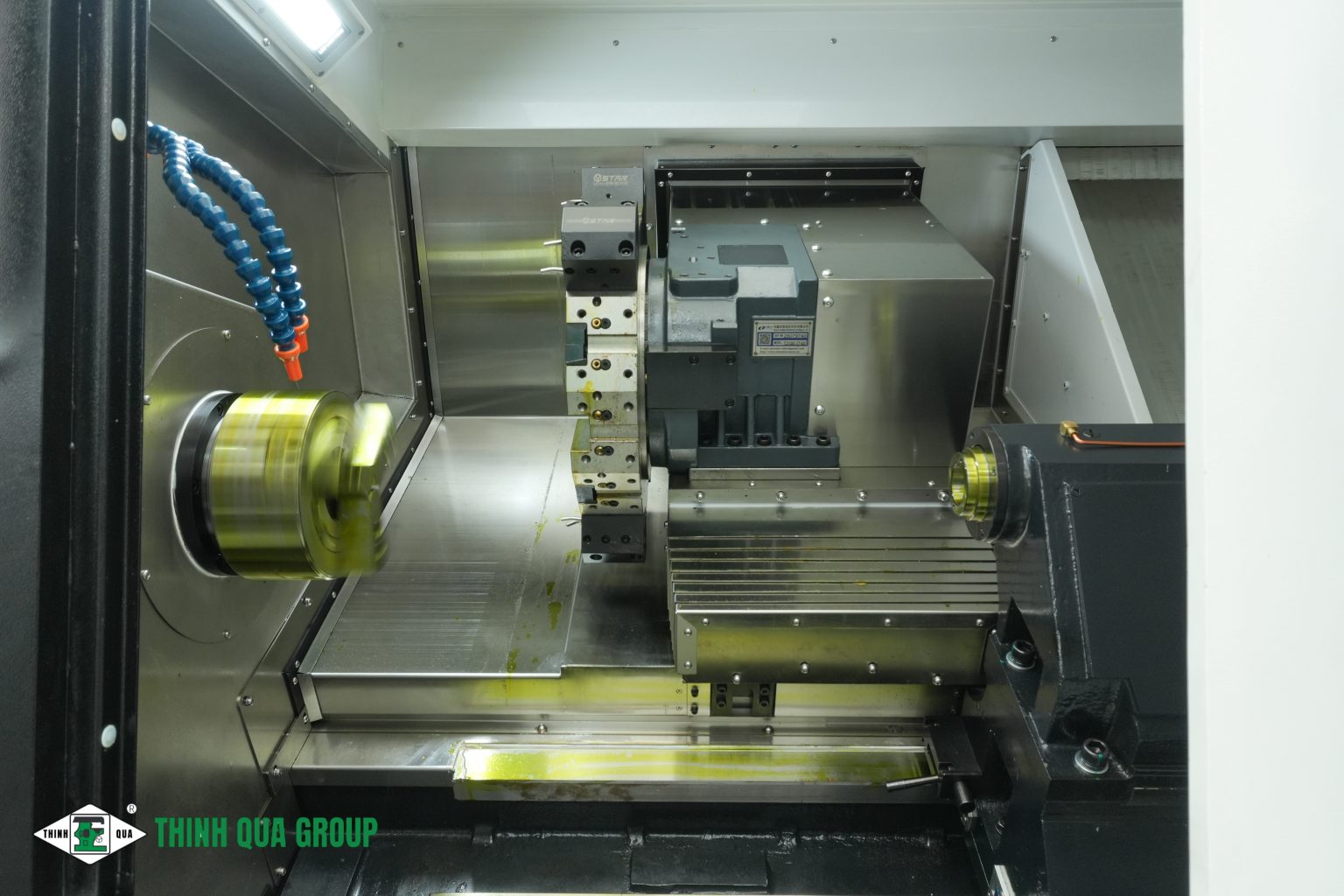

Máy tiện hoạt động dựa trên chuyển động quay của phôi quanh trục chính và chuyển động của dao theo các phương tương ứng. Vì vậy, không gian làm việc của máy phải đủ để phôi được gá đặt, quay ổn định và dao có thể tiếp cận đầy đủ những vị trí cần gia công.
Nếu chọn máy tiện CNC có phạm vi làm việc quá nhỏ, phôi có thể không được gá đặt hoặc không thể thực hiện hết hành trình cần thiết. Ngược lại, nếu đầu tư một thiết bị có kích thước vượt xa nhu cầu thực tế, doanh nghiệp có thể phải bỏ ra khoản đầu tư lớn hơn mà năng lực dư thừa không được khai thác.
Do đó, kích thước phôi nên được xem là cơ sở để xác định cấu hình máy thay vì chỉ là một thông số kỹ thuật dùng để so sánh.
Đường kính phôi quyết định khả năng gá và tiện như thế nào?
Đường kính là yếu tố đặc biệt quan trọng đối với các chi tiết dạng trụ, đĩa, bạc hoặc những sản phẩm có tiết diện tròn.
Khi phôi có đường kính lớn, khoảng không gian cần thiết để phôi quay cũng tăng lên. Máy tiện CNC phải có khả năng cung cấp đủ khoảng cách giữa đường kính ngoài của phôi và các bộ phận xung quanh vùng gia công.
Đường kính phôi và đường kính tiện tối đa không hoàn toàn giống nhau
Khi đọc thông số máy tiện CNC, doanh nghiệp có thể bắt gặp các khái niệm như đường kính hồi chuyển tối đa, đường kính gia công tối đa hoặc đường kính tiện trên bàn dao.
Các giá trị này không nên được hiểu đơn giản là đường kính phôi mà máy có thể sử dụng trong mọi trường hợp.
Một phôi có đường kính gần sát giới hạn lý thuyết có thể không còn đủ khoảng không cho dao, đồ gá hoặc các thao tác cần thiết trong quá trình gia công. Vì vậy, kích thước phôi thực tế nên có khoảng dự phòng phù hợp so với giới hạn của máy.
Hình dạng phôi cũng cần được tính đến
Hai phôi có cùng đường kính nhưng chưa chắc tạo ra cùng một yêu cầu đối với máy. Phôi dạng đĩa ngắn, phôi dạng trục dài hay chi tiết có nhiều phần nhô ra có thể yêu cầu cách gá và điều kiện gia công khác nhau.
Do đó, doanh nghiệp nên xem xét cả hình dạng tổng thể thay vì chỉ lấy đường kính lớn nhất làm tiêu chí duy nhất.
Chiều dài phôi ảnh hưởng thế nào đến lựa chọn máy máy tiện CNC?
Bên cạnh đường kính, chiều dài là yếu tố quan trọng khi gia công trục, ống, bạc dài hoặc các chi tiết dạng thanh.
Một máy tiện có khả năng gia công đường kính lớn nhưng chiều dài tiện hạn chế sẽ không phù hợp với nhóm sản phẩm có chiều dài lớn. Khi đó, doanh nghiệp cần quan tâm đến khoảng cách giữa các điểm định vị, hành trình trục và khả năng sử dụng ụ động hoặc các phương án chống đỡ khác.
Nếu sản phẩm có chiều dài 500 mm, không có nghĩa doanh nghiệp chỉ cần tìm một máy có chiều dài gia công tối đa đúng 500 mm.
Trong thực tế, còn phải tính đến chiều dài gá, vị trí mâm cặp, phần phôi nhô ra và khoảng không cần thiết cho dao. Vì vậy, chiều dài gia công hữu ích cần được xem xét cùng với cách gá đặt cụ thể.
Đây là lý do doanh nghiệp nên lấy một số bản vẽ và phôi thực tế phổ biến nhất để đối chiếu trước khi quyết định cấu hình máy tiện CNC.
Đường kính lỗ trục chính có quan trọng với phôi dạng thanh?
Đối với xưởng thường xuyên gia công phôi thanh hoặc các chi tiết có đường kính lớn đi xuyên qua trục chính, đường kính lỗ trục chính là thông số không nên bỏ qua.
Nếu phôi có thể đưa trực tiếp qua trục chính, cách bố trí này có thể thuận tiện cho quá trình gia công những chi tiết dạng thanh có chiều dài lớn. Ngược lại, nếu đường kính phôi vượt quá khả năng thông qua của trục chính, doanh nghiệp có thể phải thay đổi phương án gá đặt hoặc cắt phôi thành từng đoạn trước khi gia công.
Vì vậy, khi đánh giá máy tiện CNC, đường kính lỗ trục chính cần được đối chiếu với nhóm vật liệu và quy cách phôi mà xưởng thường sử dụng.

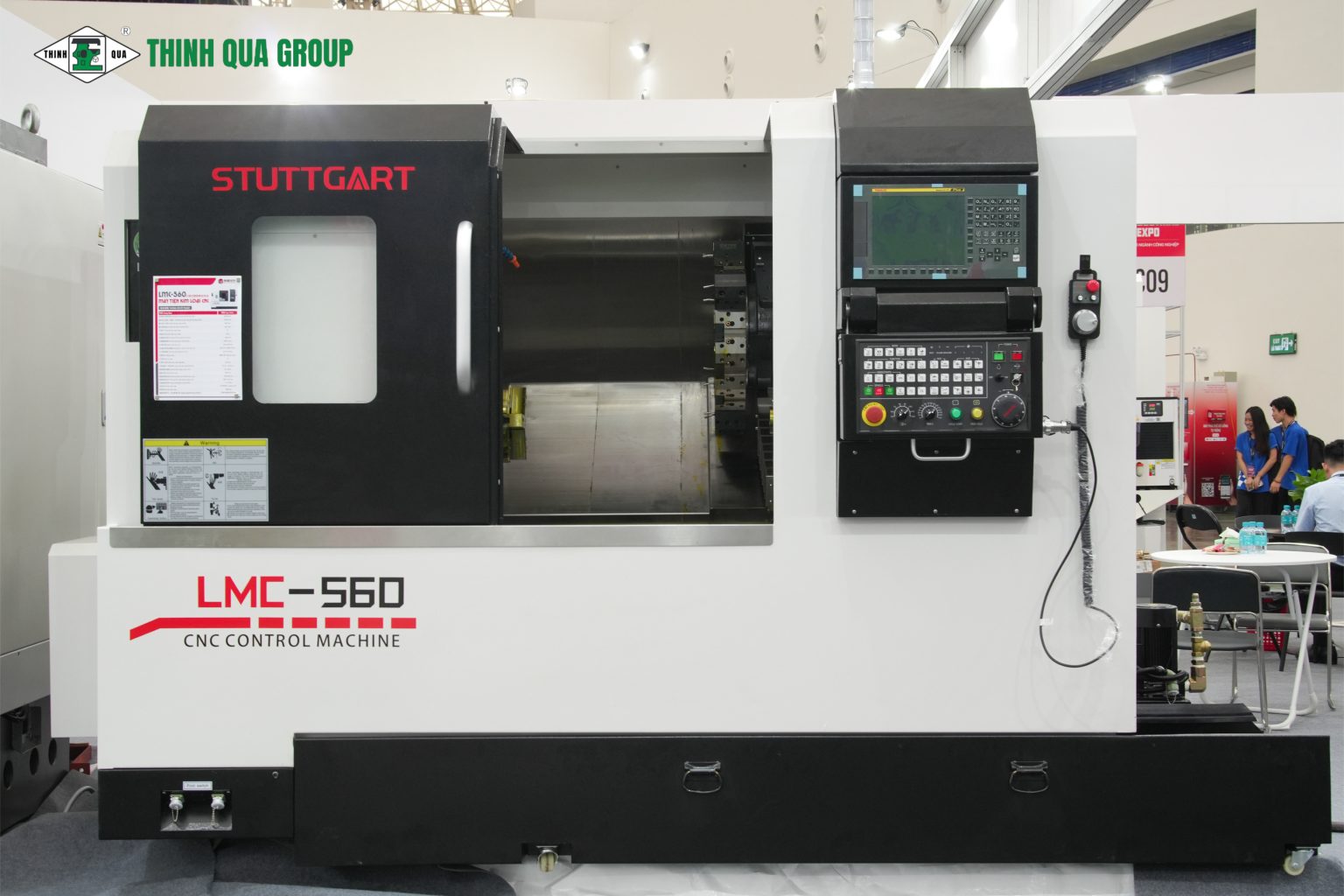

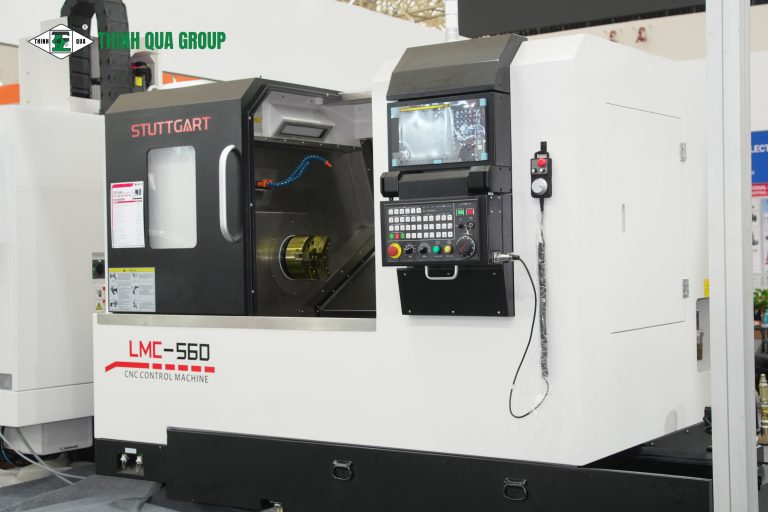

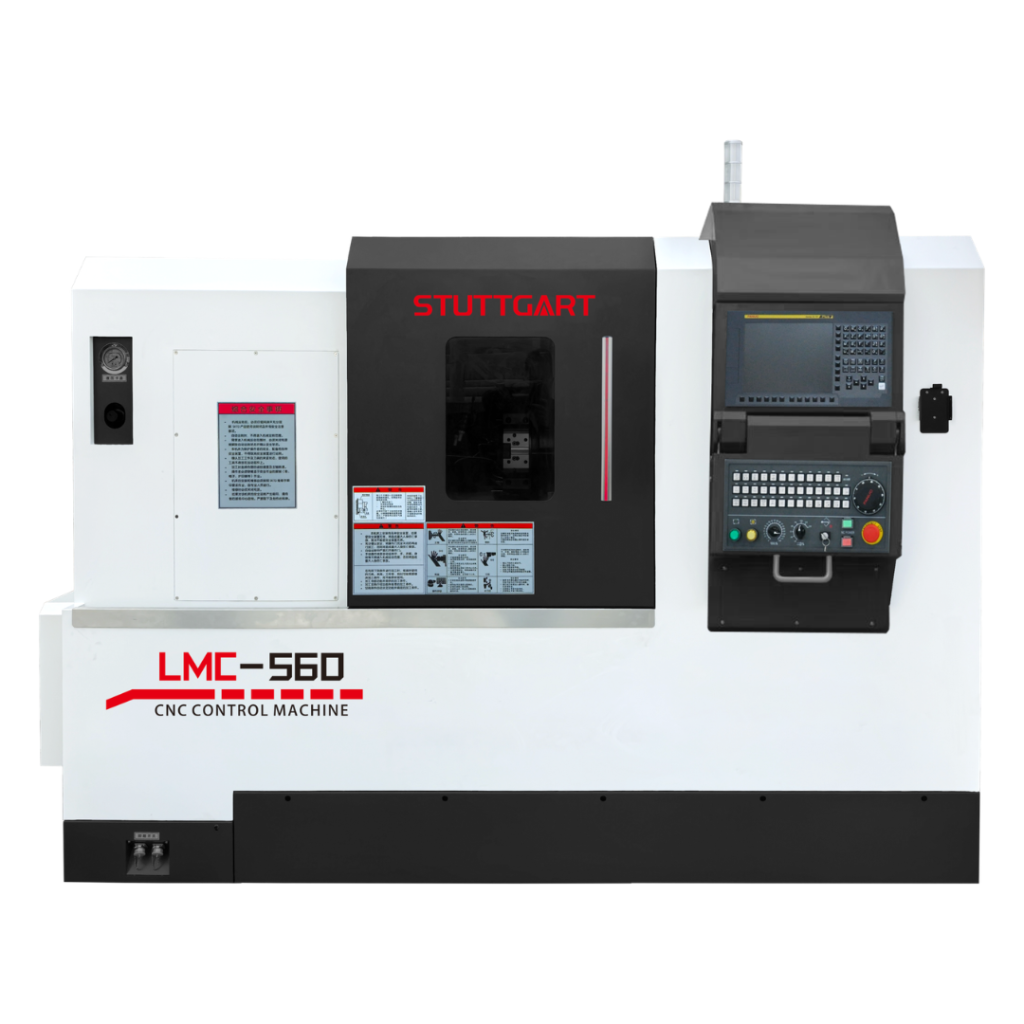

Máy tiện CNC LMC-560 có thể được xem xét trong bài toán phôi kích thước lớn
Trong danh mục thiết bị của Máy Thịnh Qua, LMC-560 là dòng máy tiện kim loại CNC có thể được xem xét khi doanh nghiệp cần xử lý nhóm chi tiết có kích thước tương đối lớn. Theo thông tin cấu hình sản phẩm được cung cấp trước đó, máy có đường kính tiện trên thân máy tối đa 560 mm, đường kính gia công đĩa tối đa 500 mm và chiều dài gia công tối đa 500 mm.
Những thông số này nên được đối chiếu trực tiếp với bản vẽ, kích thước phôi và phương án gá của doanh nghiệp. Thay vì xem LMC-560 như một lựa chọn mặc định cho mọi chi tiết lớn, việc xác định đúng phạm vi sản phẩm cần gia công sẽ giúp đánh giá khả năng phù hợp chính xác hơn.
Khi doanh nghiệp bắt đầu từ dữ liệu của những chi tiết đang thực sự sản xuất, việc lựa chọn máy sẽ sát với nhu cầu hơn và hạn chế nguy cơ đầu tư thiếu hoặc thừa năng lực. Với những dòng máy như LMC-560, việc đối chiếu thông số kỹ thuật với bản vẽ và phương án gia công cụ thể sẽ là bước quan trọng trước khi đưa ra quyết định. Liên hệ ngay với Máy Thịnh Qua để được tư vấn chi tiết hơn về các lựa chọn cũng như những dòng máy tiện CNC phù hợp cho nhu cầu của bạn.
