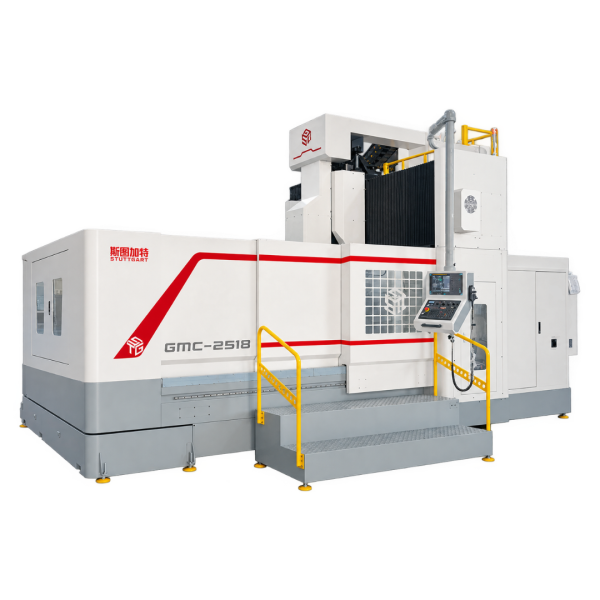

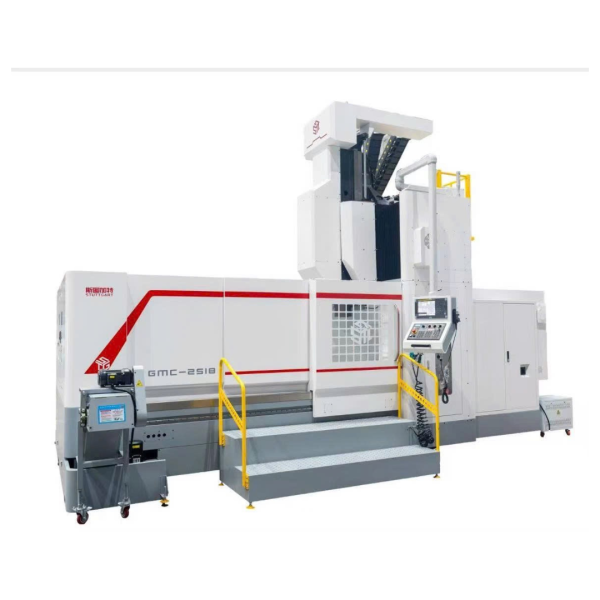

Máy Phay Giường GMC-2518 được tích hợp nhiều chức năng gia công như phay, doa, khoan (khoan, khoét, doa), tarô ren, khoét bậc (counterboring) và các phương thức gia công khác. Máy phù hợp với nhu cầu gia công cơ khí trong nhiều lĩnh vực như ô tô, khuôn mẫu, hàng không vũ trụ, đóng gói, kim khí và các ngành công nghiệp cơ khí khác.

Thân máy và bàn máy đều sử dụng gang đúc chất lượng cao, độ bền cao, được tạo hình bằng phương pháp đúc khuôn cát nhựa (resin sand casting).

Ray dẫn hướng trục X sử dụng kết cấu ray dẫn hướng chịu tải nặng. Trên các ray dẫn hướng tuyến tính con lăn, vị trí và số lượng các block trượt chịu tải cao được bố trí hợp lý theo nguyên lý cơ học, giúp máy đạt được độ cứng vững cao và duy trì độ chính xác ổn định trong thời gian dài.

Ray dẫn hướng trên xà ngang sử dụng kết cấu dạng bậc, với tiết diện xà ngang lớn và khoảng cách giữa các ray dẫn hướng rộng. Khoảng cách từ tâm trục chính đến mặt ray dẫn hướng trục Z ngắn, giúp giảm mô-men lật, đồng thời mang lại độ cứng vững kết cấu cao.

Trục chính được chế tạo từ thép hợp kim chất lượng cao, qua quá trình thấm cacbon và tôi cứng, giúp nâng cao độ cứng, khả năng chống mài mòn và độ bền của trục chính.

Cụm ổ trục chính sử dụng ổ trục chính xác cao nhập khẩu, đồng thời được trang bị hệ thống làm mát ổn nhiệt cho trục chính, giúp kiểm soát nhiệt độ và duy trì độ chính xác của trục chính trong quá trình gia công.

ĐẶC ĐIỂM VÀ ƯU THẾ CỐT LÕI

Tất cả các model đều được trang bị tiêu chuẩn hệ điều khiển CNC FANUC-0i-MF PLUS của Nhật Bản, kết hợp với bộ truyền động servo và động cơ chính hãng đồng bộ cùng thương hiệu. Hệ thống tích hợp nhiều chức năng gia công thực dụng, thao tác thuận tiện, chức năng tự chẩn đoán hoàn thiện, tỷ lệ lỗi thấp; có khả năng đáp ứng chính xác nhu cầu lập trình các quy trình gia công phức tạp và gia công liên tục nhiều công đoạn, đồng thời đảm bảo hiệu suất vận hành và độ ổn định của thiết bị.

Thân máy: Sử dụng kết cấu gang đúc có độ cứng vững cao, kết hợp với hệ thống gân tăng cứng được bố trí hợp lý, khả năng hấp thụ rung động tốt, giúp triệt tiêu hiệu quả rung động trong quá trình gia công, hạn chế sai lệch kích thước và hình học của chi tiết, phù hợp với gia công cắt gọt có yêu cầu cao về độ chính xác và cường độ.

Bàn máy: Sử dụng thiết kế bàn máy kích thước lớn, khả năng chịu tải cao; các rãnh chữ T được thiết kế đồng bộ, tương thích với nhiều loại đồ gá và dụng cụ kẹp. Khả năng gá đặt chắc chắn, ổn định, đáp ứng nhu cầu cố định các chi tiết có kích thước và trọng lượng khác nhau. Không gian gia công rộng rãi, thuận tiện cho thao tác gá đặt và vận hành.

Hành trình ba trục: Được thiết kế phù hợp với nhu cầu gia công khuôn mẫu và linh kiện chính xác cỡ vừa và nhỏ. Khoảng cách từ trục chính đến bàn máy/cột máy được bố trí hợp lý, phù hợp với nhiều loại phôi và phương án gá đặt khác nhau, mang lại phạm vi ứng dụng rộng.

ĐẶC ĐIỂM VÀ ƯU THẾ CỐT LÕI

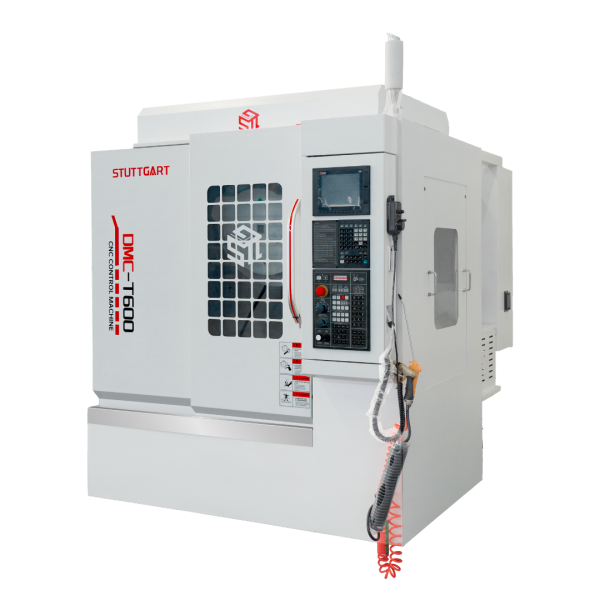

1. Cấu hình trục chính tốc độ cao, độ chính xác cao:
   Trang bị trục chính tiêu chuẩn BT/BBT-30, tốc độ trục chính đạt 20.000/24.000 vòng/phút (truyền động trực tiếp). Độ dịch chuyển dọc trục theo chu kỳ của trục chính ≤ 0,005 mm, độ đảo mặt đầu ≤ 0,010 mm; độ chính xác độ đảo hướng kính của lỗ côn đạt mức cao. Máy có khả năng thực hiện khoan – tarô tốc độ cao, độ chính xác cao và phay nhẹ, đáp ứng nhu cầu gia công ở tốc độ trục chính cao.
2. Hệ thống chạy dao và thay dao hiệu suất cao:
   Tốc độ chạy dao nhanh của ba trục X/Y/Z đạt 48 m/phút, đáp ứng chạy dao nhanh, phản hồi chuyển động tốt và vận hành ổn định. Trang bị tiêu chuẩn ổ dao servo 21 vị trí, hiệu suất thay dao cao, phù hợp với gia công hàng loạt, giúp nâng cao đáng kể năng suất sản xuất.
3. Độ chính xác điều khiển chuyển động siêu cao:
   Trên chiều dài đo bất kỳ 300 mm, sai số độ thẳng của ba trục chỉ 0,007 mm; độ vuông góc giữa ba trục đạt 0,02/500 mm. Độ chính xác định vị và độ chính xác lặp lại của chuyển động tuyến tính đạt tiêu chuẩn cao trong ngành. Dung sai độ phẳng cục bộ của bề mặt bàn máy được kiểm soát chính xác, đảm bảo tính nhất quán và độ ổn định của độ chính xác gia công.
4. Kết cấu truyền động có độ cứng vững cao:
   Ba trục sử dụng vít me bi chính xác cấp C3 sản xuất tại Đài Loan và ray dẫn hướng tuyến tính chính xác cấp P. Hệ thống truyền động không có khe hở, độ cứng vững cao, giúp giảm hiệu quả rung động trong quá trình gia công, nâng cao độ bóng bề mặt gia công và đảm bảo khả năng duy trì độ chính xác lâu dài của thiết bị.

THƯƠNG HIỆU: GENERTEC

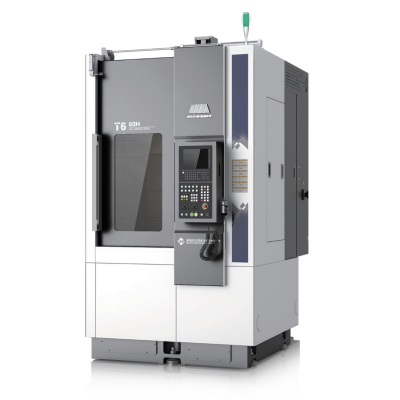

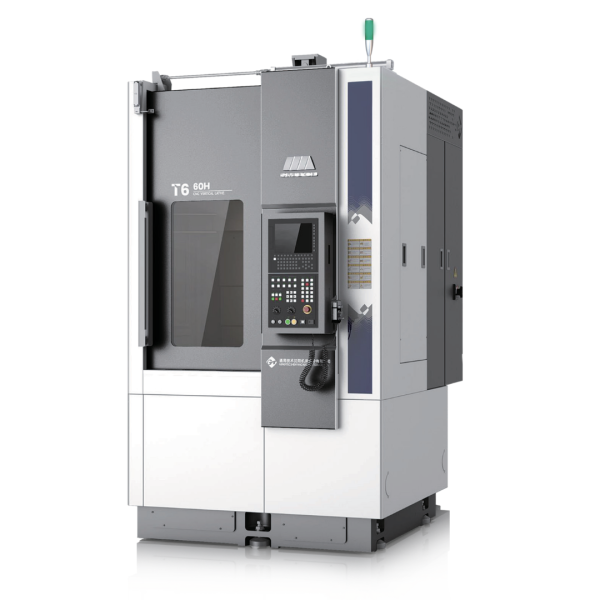

T6-60H Series CNC Vertical Lathe được trang bị các cụm chức năng từ những thương hiệu hàng đầu, mang lại hiệu quả đầu tư cao. Máy dễ vận hành, có độ cứng vững và độ ổn định vượt trội, tiết kiệm diện tích lắp đặt và đáp ứng nhiều nhu cầu sản xuất khác nhau. Dòng máy được sử dụng rộng rãi trong các lĩnh vực ô tô, gia công cơ khí tổng hợp và máy móc xây dựng.

T6-60H Series CNC Vertical Lathe là thế hệ thứ ba với công nghệ và kết cấu được nâng cấp toàn diện, đạt độ cứng vững, độ ổn định và độ chính xác xuất sắc. Máy sử dụng các cụm chức năng nhập khẩu từ các thương hiệu nổi tiếng, đặc biệt phù hợp cho gia công trong các ngành năng lượng sạch, ô tô và vòng bi, mang đến trải nghiệm vận hành tối ưu cho khách hàng.

Cấu hình tiêu chuẩn

• Bộ điều khiển GSK / FANUC màn hình cảm ứng 10.4 inch
• Mâm cặp thủy lực (kèm chấu mềm) và xi lanh quay thủy lực
• Ray dẫn hướng bi hoặc ray dẫn hướng con lăn
• Băng tải xích tải phoi
• Đèn báo trạng thái 3 màu và đèn chiếu sáng khu vực gia công
• Hệ thống bôi trơn tự động
• Hệ thống thủy lực
• Nhãn cảnh báo an toàn
• Bàn đạp chân điều khiển đóng/mở mâm cặp

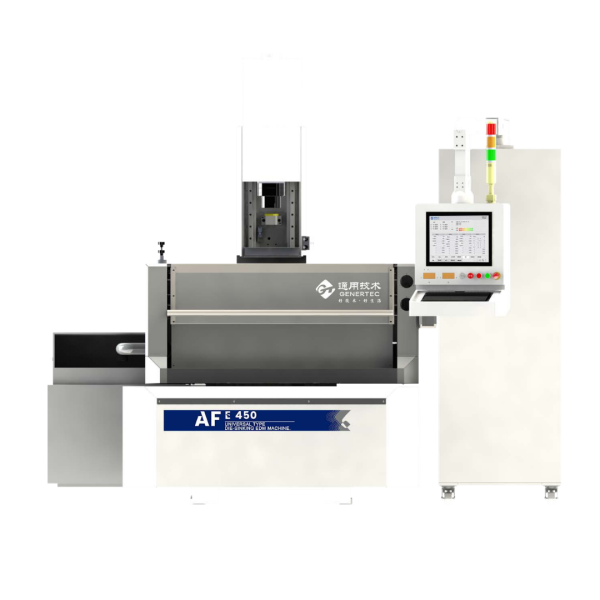

Đặc điểm nổi bật

• Tối ưu cho gia công thép làm khuôn
• Hỗ trợ nội suy đồng thời 3 trục
• Trang bị nguồn xung chuyên dụng cho gia công thép làm khuôn
• Ray dẫn hướng tuyến tính cấp chính xác cao
• Dòng máy có hiệu suất đầu tư vượt trội (tỷ lệ hiệu năng/chi phí cao)

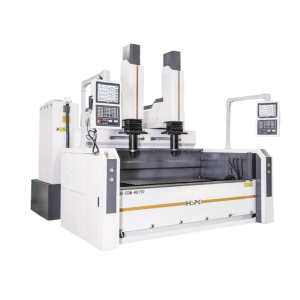

Mô tả sản phẩm

Máy có khả năng gia công đa dạng các loại khuôn chính xác, bao gồm khuôn ép nhựa, khuôn đúc áp lực và các loại khuôn khác. Đồng thời đáp ứng hiệu quả yêu cầu gia công các kết cấu đặc biệt như hốc sâu, rãnh sâu và các chi tiết có hình dạng phức tạp.

I. Ưu điểm cốt lõi của hệ thống

Thân máy sử dụng vật đúc cấp cao được chế tạo hoàn toàn bằng cát nhựa, sau khi xử lý khử ứng suất và mài chính xác, kết hợp với các linh kiện nhập khẩu tại những vị trí then chốt, được lắp ráp chuyên nghiệp theo tiêu chuẩn quốc tế.

Ba trục sử dụng ray dẫn hướng tuyến tính độ chính xác cao, độ cứng vững cao, thuộc dòng chính xác của HIWIN hoặc PMI (Đài Loan). Vít me bi đôi đai ốc cấp chính xác C3 được gia tải trước, giúp loại bỏ khe hở giữa các trục và nâng cao độ chính xác truyền động, đảm bảo các trục đều đạt độ chính xác định vị và độ chính xác lặp lại cao. Máy có hiệu suất cao, tính năng vận hành tốt, phù hợp gia công nhiều loại chi tiết có biên dạng phức tạp trong ngành chế tạo cơ khí, đặc biệt thích hợp cho chế tạo và gia công khuôn mẫu độ chính xác cao.

Sử dụng bộ chia dầu dạng thể tích, định kỳ cấp dầu với lưu lượng và lượng dầu được kiểm soát chính xác đến từng vị trí cần bôi trơn, đảm bảo các bề mặt bôi trơn được bôi trơn đồng đều, qua đó giảm hiệu quả lực cản ma sát trượt.

Cả ba trục X, Y, Z đều sử dụng động cơ servo AC, được kết nối với vít me bi chính xác thông qua khớp nối có độ chính xác cao và không có khe hở. Ổ bi đỡ vít me sử dụng ổ bi tiếp xúc góc ghép bộ, có độ chính xác cao và độ cứng vững cao.

Độ chính xác lặp lại: 0,003 mm.
