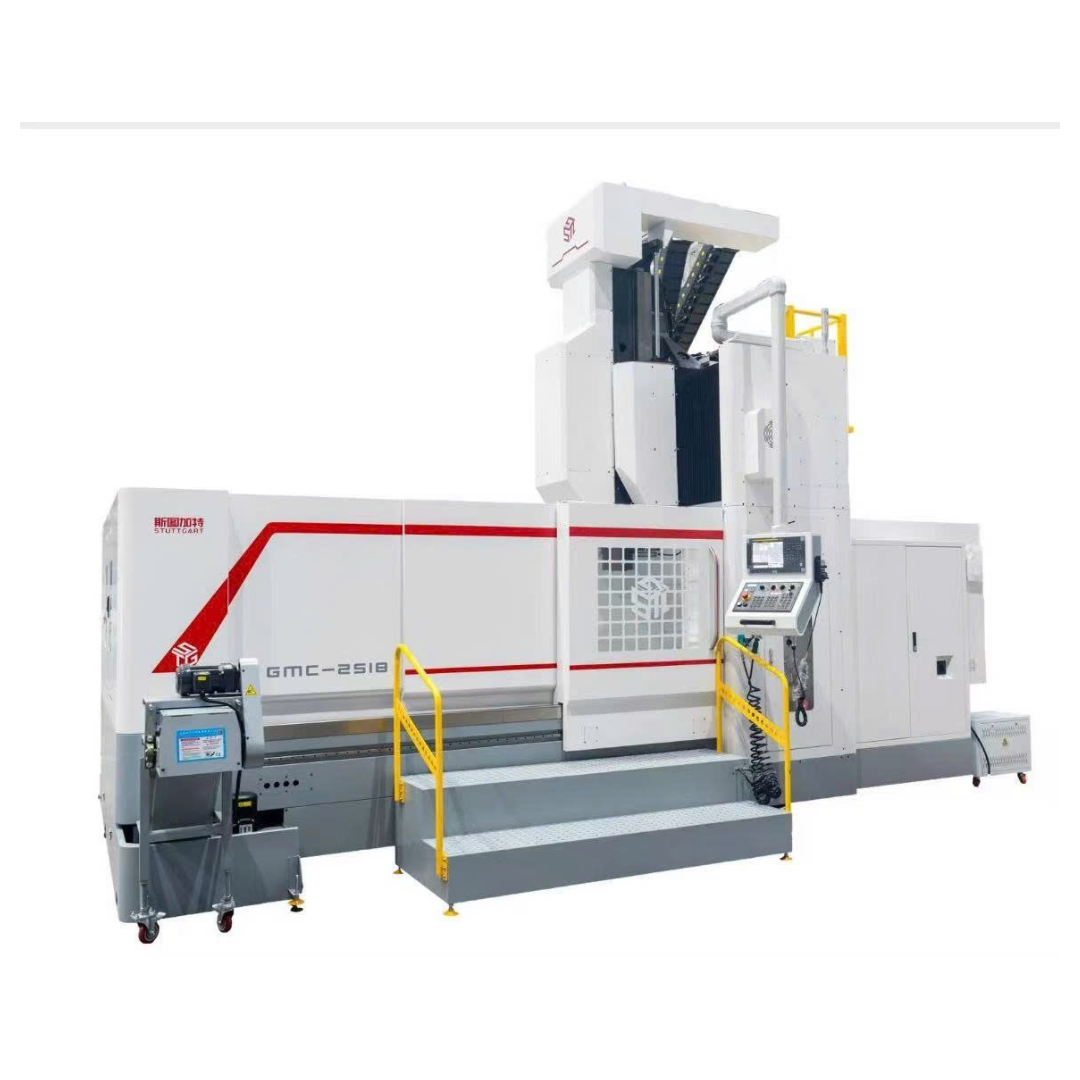

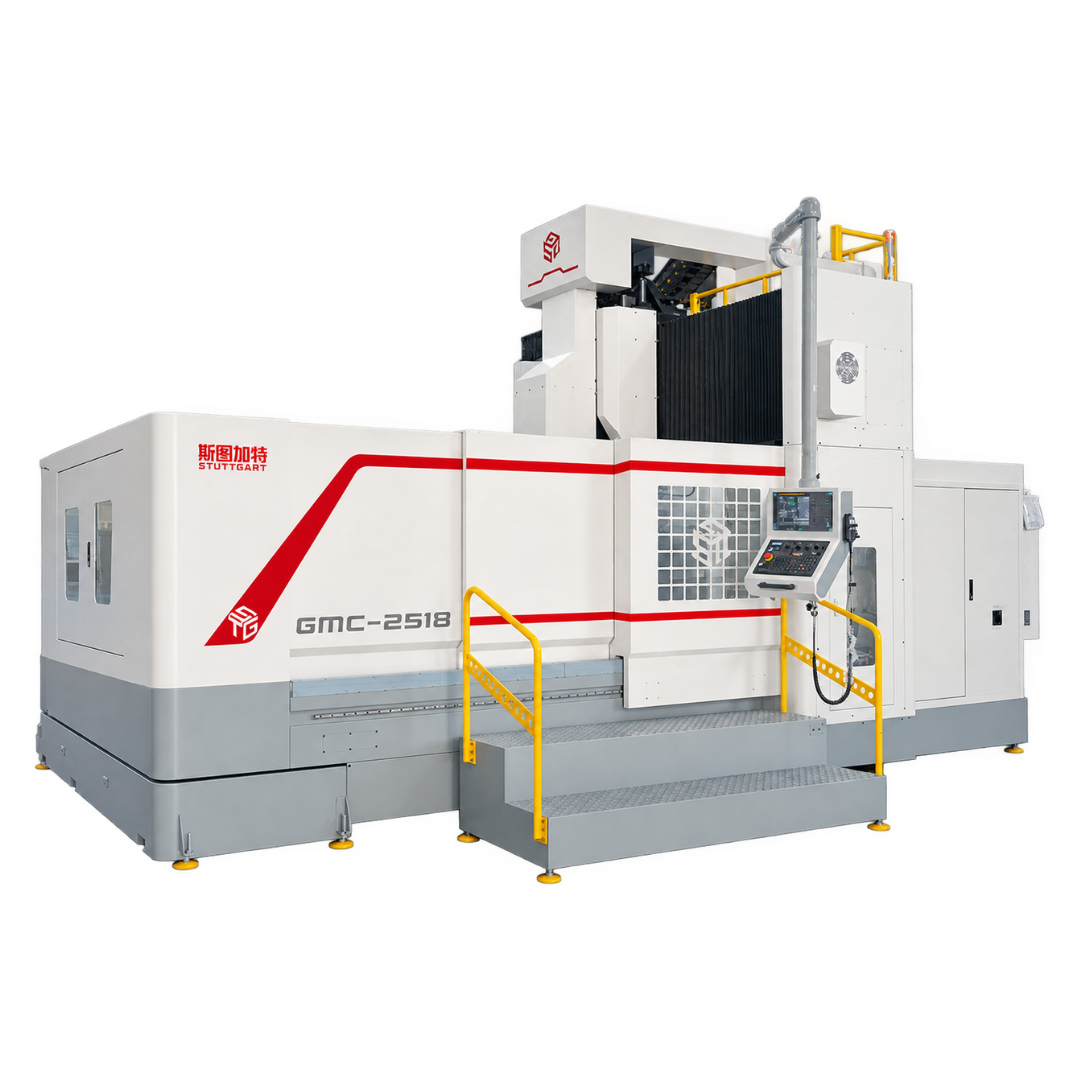

Máy Phay Giường GMC-2518

Máy Phay Giường GMC-2518

Máy Phay Giường GMC-2518 được tích hợp nhiều chức năng gia công như phay, doa, khoan (khoan, khoét, doa), tarô ren, khoét bậc (counterboring) và các phương thức gia công khác. Máy phù hợp với nhu cầu gia công cơ khí trong nhiều lĩnh vực như ô tô, khuôn mẫu, hàng không vũ trụ, đóng gói, kim khí và các ngành công nghiệp cơ khí khác.

Thân máy và bàn máy đều sử dụng gang đúc chất lượng cao, độ bền cao, được tạo hình bằng phương pháp đúc khuôn cát nhựa (resin sand casting).

Ray dẫn hướng trục X sử dụng kết cấu ray dẫn hướng chịu tải nặng. Trên các ray dẫn hướng tuyến tính con lăn, vị trí và số lượng các block trượt chịu tải cao được bố trí hợp lý theo nguyên lý cơ học, giúp máy đạt được độ cứng vững cao và duy trì độ chính xác ổn định trong thời gian dài.

Ray dẫn hướng trên xà ngang sử dụng kết cấu dạng bậc, với tiết diện xà ngang lớn và khoảng cách giữa các ray dẫn hướng rộng. Khoảng cách từ tâm trục chính đến mặt ray dẫn hướng trục Z ngắn, giúp giảm mô-men lật, đồng thời mang lại độ cứng vững kết cấu cao.

Trục chính được chế tạo từ thép hợp kim chất lượng cao, qua quá trình thấm cacbon và tôi cứng, giúp nâng cao độ cứng, khả năng chống mài mòn và độ bền của trục chính.

Cụm ổ trục chính sử dụng ổ trục chính xác cao nhập khẩu, đồng thời được trang bị hệ thống làm mát ổn nhiệt cho trục chính, giúp kiểm soát nhiệt độ và duy trì độ chính xác của trục chính trong quá trình gia công.

THÔNG SỐ KỸ THUẬT

Hạng mục Thông số Đơn vị GMC-2018 GMC-2518 GMC-3018 GMC-3022 GMC-4025
Phạm vi gia công Hành trình trục X mm 2000 2500 3000 3200 (bao gồm hành trình ram) 4200 (bao gồm hành trình ram)
Hành trình trục Y mm 1800 1800 1800 2200 2500
Hành trình trục Z mm 800 800 800 1000 1000
Khoảng cách hai trụ (Gantry Span) mm 1800 1800 1800 2200 2500
Khoảng cách từ mũi trục chính đến mặt bàn mm 204–1004 204–1004 204–1004 215–1215 215–1215
Bàn làm việc Kích thước bàn làm việc mm 1620 × 2000 1620 × 2500 1620 × 3000 1800 × 3000 2300 × 4000
Tải trọng tối đa của bàn kg 4000 5000 6000 10000 15000
Số lượng rãnh chữ T PCS 9 9 9 9 9 + 2 rãnh bổ sung (hai bên)
Kích thước/Bước rãnh chữ T mm 22/180 22/180 22/180 22/180 22/180 (hai rãnh bên: 28/150)
Trục chính Phương thức truyền động – Truyền động đai Truyền động đai Truyền động đai Truyền động đai Truyền động đai
Tốc độ trục chính rpm 6000 6000 6000 6000 6000
Mô-men xoắn trục chính N·m 140/165 140/165 140/165 140/165 140/165
Chuẩn côn trục chính – ISO 7:24 NO50 ISO 7:24 NO50 ISO 7:24 NO50 ISO 7:24 NO50 ISO 7:24 NO50
Chuẩn ty kéo dao (Pull Stud) – P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403
Hệ thống chạy dao Tốc độ chạy nhanh (X/Y/Z) m/phút 8/12/12 8/12/12 10/12/12 10/12/10 10/12/10
Tốc độ chạy dao (X/Y/Z) m/phút 10/10/10 10/10/10 10/10/10 10/10/10 10/10/10
Vít me bi Vít me bi các trục X/Y/Z mm X:6310 Y:5512 Z:5010 X:6312 Y:5512 Z:5010 X:8020 Y:5512 Z:5010 X:8020 Y:6310 Z:5010 X:8020 Y:6316 Z:5010
Ray dẫn hướng Ray dẫn hướng con lăn các trục X/Y/Z mm X: Ray con lăn 45 (8 block)
Y: Ray con lăn 45 (5 block)
Hộp trượt (Box Ways)		 X: Ray con lăn 45 (10 block)
Y: Ray con lăn 45 (5 block)
Hộp trượt		 X: Ray con lăn 45 (12 block)
Y: Ray con lăn 45 (5 block)
Hộp trượt		 X: Ray con lăn 55 (10 block)
Y: Ray con lăn 55 (5 block)
Hộp trượt		 X: Ray con lăn 55 (12 block)
Y: Ray con lăn 55 (5 block)
Hộp trượt
Ổ tích dao (ATC) Sức chứa ổ dao dao 24 24 24 24 24
Kiểu ổ dao – ATC tay quay (Arm Type ATC) ATC tay quay ATC tay quay ATC tay quay ATC tay quay
Chuẩn cán dao – BT50 BT50 BT50 BT50 BT50
Đường kính dao lớn nhất (liền kề/trống) mm Φ110 / Φ220 Φ110 / Φ220 Φ110 / Φ220 Φ110 / Φ220 Φ110 / Φ220
Chiều dài dao lớn nhất mm 300 300 300 300 300
Khối lượng dao lớn nhất kg 20 20 20 20 20
Khác Kích thước tổng thể (D × R × C) mm 6500 × 4800 × 4700 7200 × 4800 × 4700 8500 × 4800 × 4700 8500 × 5200 × 4700 10500 × 5500 × 5200
Khối lượng máy (xấp xỉ) kg 19000 21000 23000 28000 33000
