Đặc Điểm Nổi Bật

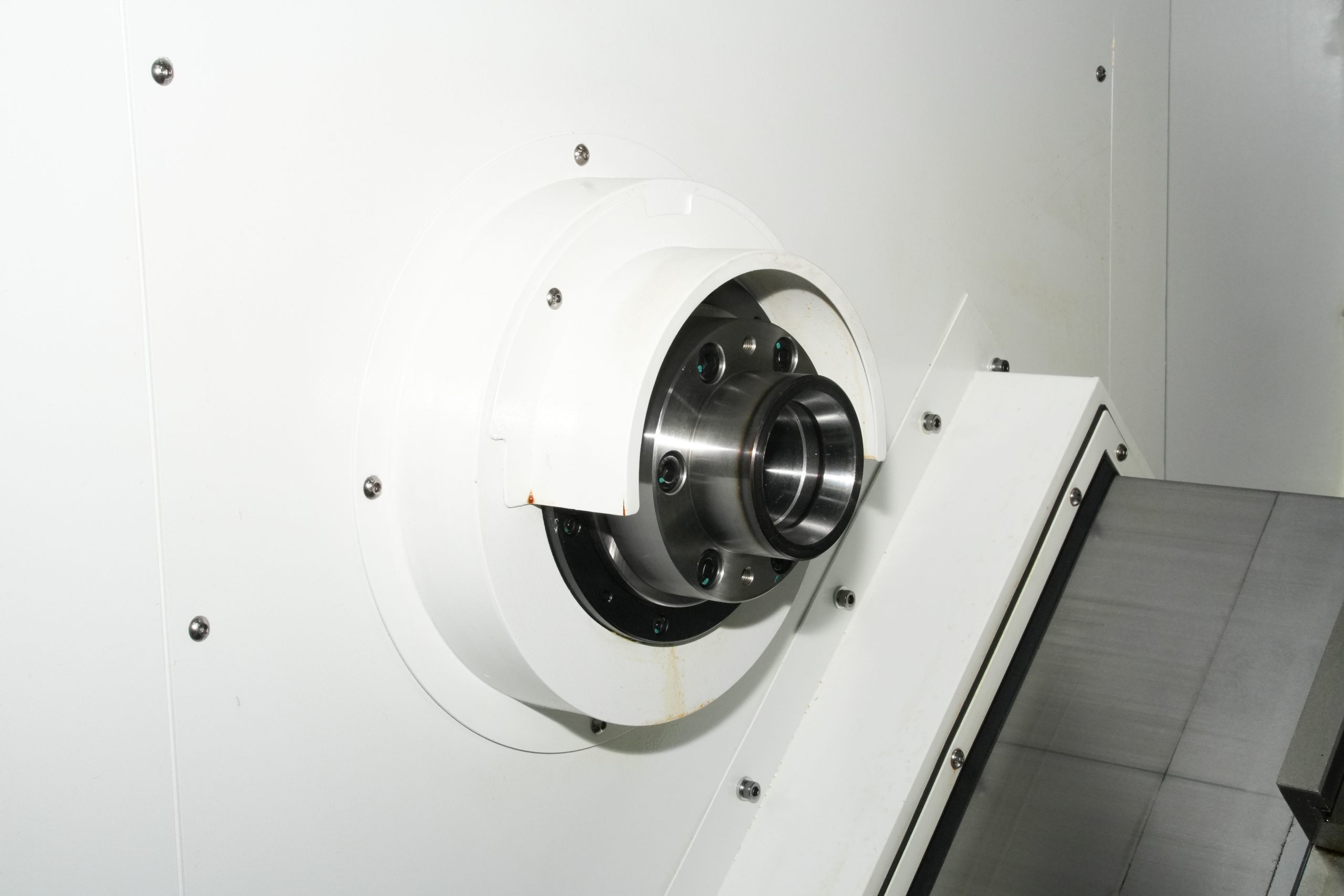

– Trục chính cơ học có độ chính xác và độ cứng cao
– Sử dụng giường nghiêng 45°, độ cứng cao và không gian loại bỏ phoi lớn.
– Sử dụng trục chính có độ chính xác cao (do Headman tự chế).
– Đường dẫn LM và trục vít me cao cấp.
– Áp dụng bộ mã hóa trục chính cảm ứng từ có độ phân giải cao.
– Tùy chọn độ cứng cao, trục chính công suất cao (7,5/11KW, trục chính A2-6).
– Độ chính xác gia công cao hơn và ổn định hơn.

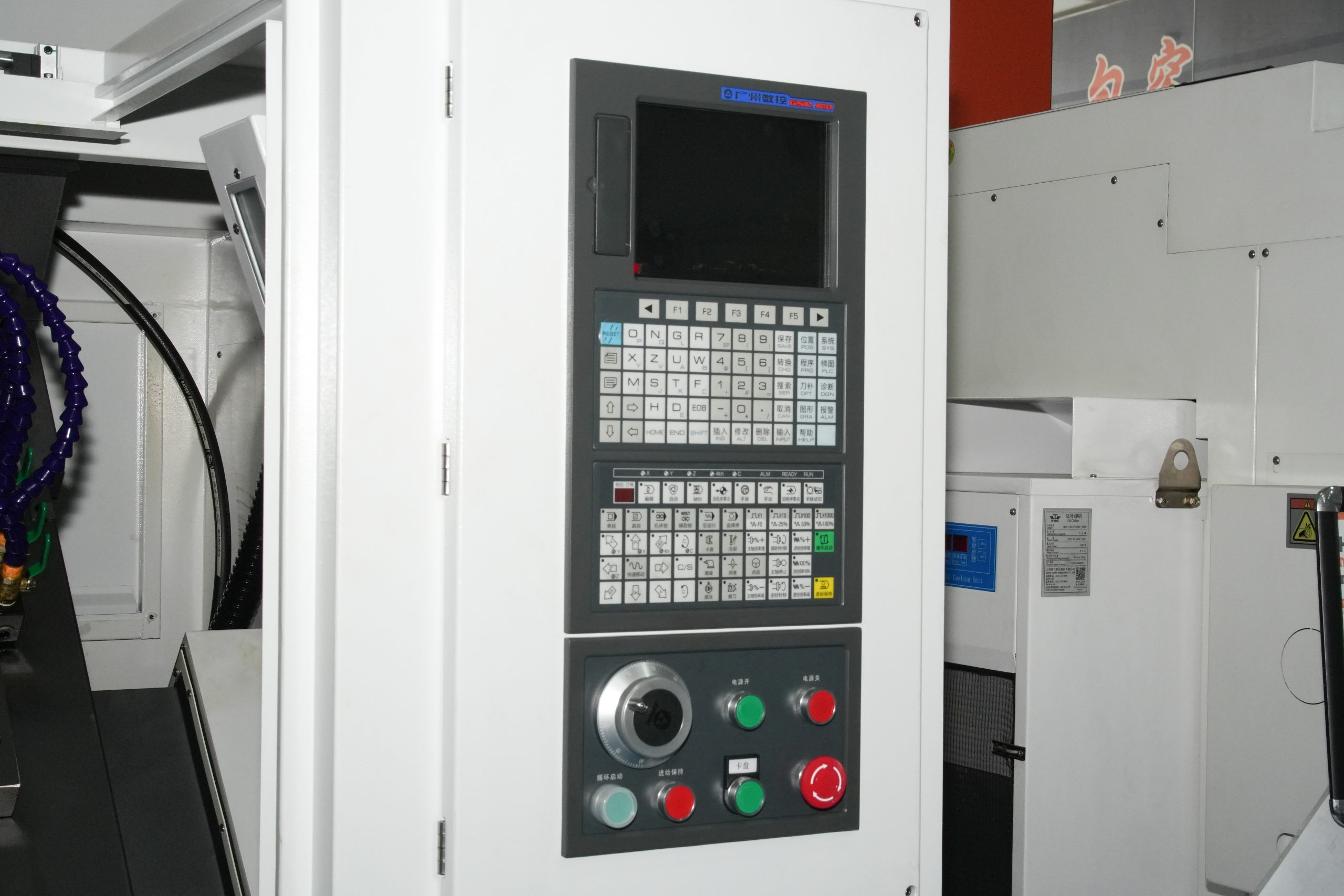

– Sử dụng hệ thống điều khiển GSK980tb3 hoặc GSK988TA.
– Giao diện tự động hóa dự trữ, thuận tiện cho việc thiết lập dây chuyền tự động hóa.
– Hệ thống bôi trơn tập trung đảm bảo tuổi thọ lâu dài cho các bộ phận chuyển động.
Hệ Thống CNC
Kiểm soát tốc độ cao và độ chính xác cao
Máy sử dụng công nghệ bus Ethernet công nghiệp GSKLink. Tốc độ chạy cao nhất là 100m/phút. Thiết bị servo và động cơ servo dòng Gr-l với bộ mã hóa tuyệt đối độ phân giải cao được trang bị tiêu chuẩn, có thể kết nối với thang đo lưới, từ trở, lưới từ, bộ mã hóa lưới tròn, v.v., để thực hiện điều khiển vòng kín hoàn toàn trục cấp liệu và điều khiển trục Cs có độ chính xác cao.
Hướng dẫn gỡ lỗi hệ thống đơn giản và nhanh chóng
Chức năng này có thể liệt kê các tham số cần gỡ lỗi theo các bước gỡ lỗi, mô-đun chức năng và các dự án khác, để đơn giản hóa quá trình gỡ lỗi của máy công cụ.
Kiểm tra thông minh/Công nghệ chẩn đoán
Nó có các chức năng bao gồm kiểm tra ngữ pháp, xem trước theo dõi, chẩn đoán lỗi máy công cụ, cũng như nhật ký hoạt động, nhật ký cảnh báo và nhật ký gia công, rất thuận tiện cho việc xác minh chương trình, chẩn đoán lỗi và bảo trì.
Nó hỗ trợ giám sát và chẩn đoán từ xa
Dựa trên giao diện Ethernet LAN, có thể thực hiện giám sát từ xa và chẩn đoán lỗi cho máy tiện CNC, cũng như thu thập và phân tích dữ liệu đáng tin cậy, bao gồm tải lên và tải xuống dữ liệu của tài liệu gia công, tài liệu tham số và độ lệch của dụng cụ, v.v., thực sự thực hiện chức năng giám sát từ xa. Bên cạnh đó, nó hỗ trợ giao thức truyền thông FTP.
THÔNG SỐ KỸ THUẬT
| HẠNG MỤC | QUY CÁCH | ĐƠN VỊ |
| Đường kính hồi chuyển phôi tối đa trên thân máy | 520 | mm |
| Đường kính hồi chuyển phôi tối đa trên bàn trượt | 160 | mm |
| Đường kính tiện phôi tối đa | 380 | mm |
| Chiều dài gia công | 300 | mm |
| Đường kính thanh liệu lớn nhất | 35 | mm |
| Đường kính lỗ thông qua trục chính | 44 | mm |
| Loại đầu trục chính | A2-5 | |
| Tốc độ xoay cao nhất của trục chính | 4000 | r/min |
| Phương thức kẹp | Thuỷ lực | |

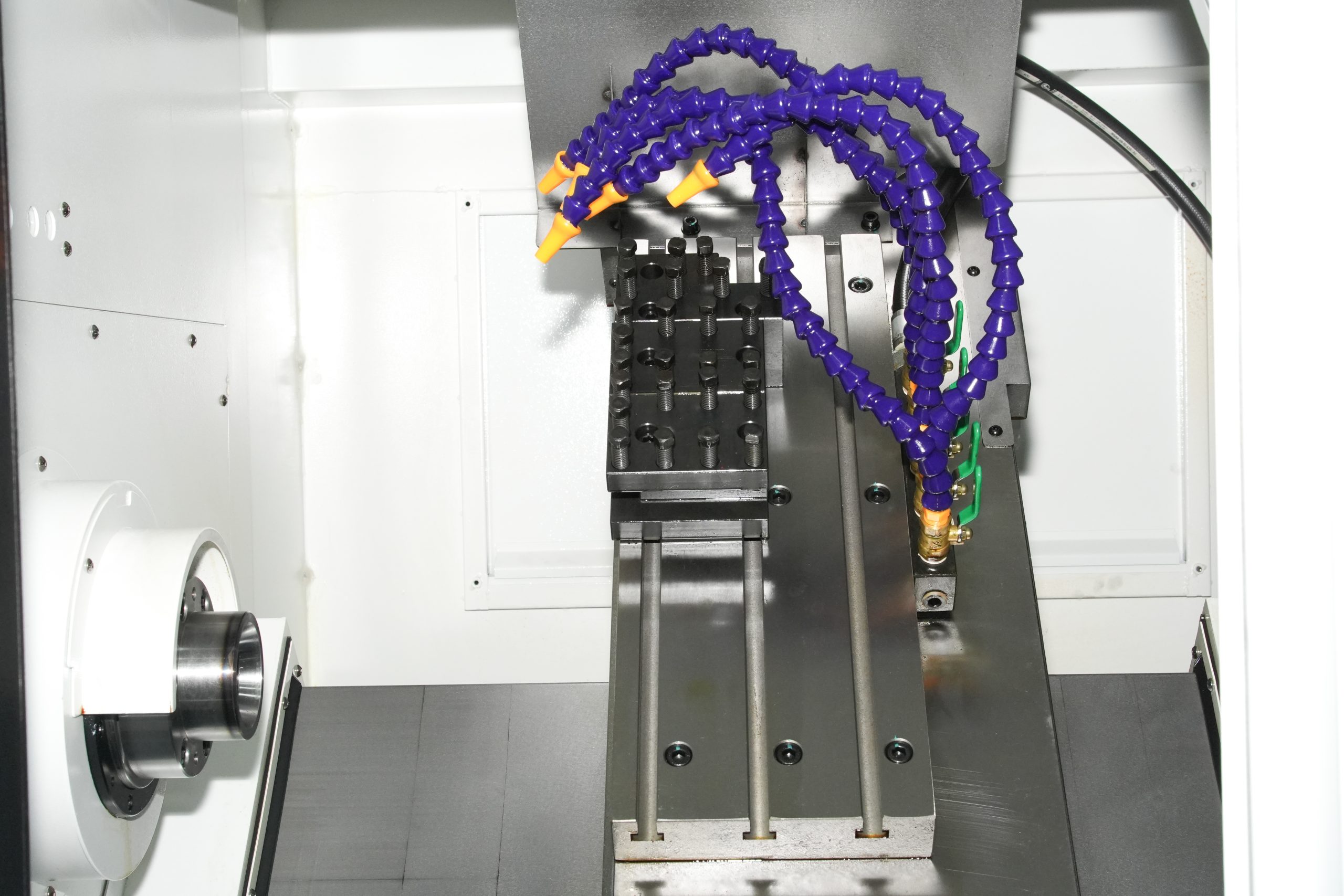

| Loại gá dao | Loại gá dao dọc/ gá dao điện | |
| Quy cách hướng dao | 20×20
20×20 |
mm |
| Đường kính thanh dao doa | 25 | mm |
| Hành trình tối đa trục X/Y/Z | X: 400
Z: 350 |
mm |
| Tốc độ di chuyển nhanh trục X/Y/Z： | 16000/ 18000 | mm/min |
| Công suất động cơ trục chính | 5.5 | kW |
| Momen xoắn động cơ dẫn động trục X/Y | 6/6 | Nm |
| Công suất bơm làm mát | 370 | W |
| Trọng lượng (khoảng) | 2250 | kg |
| Kích thước máy（Dài x Rộng x Cao） | 2180x1600x1810 | mm |
