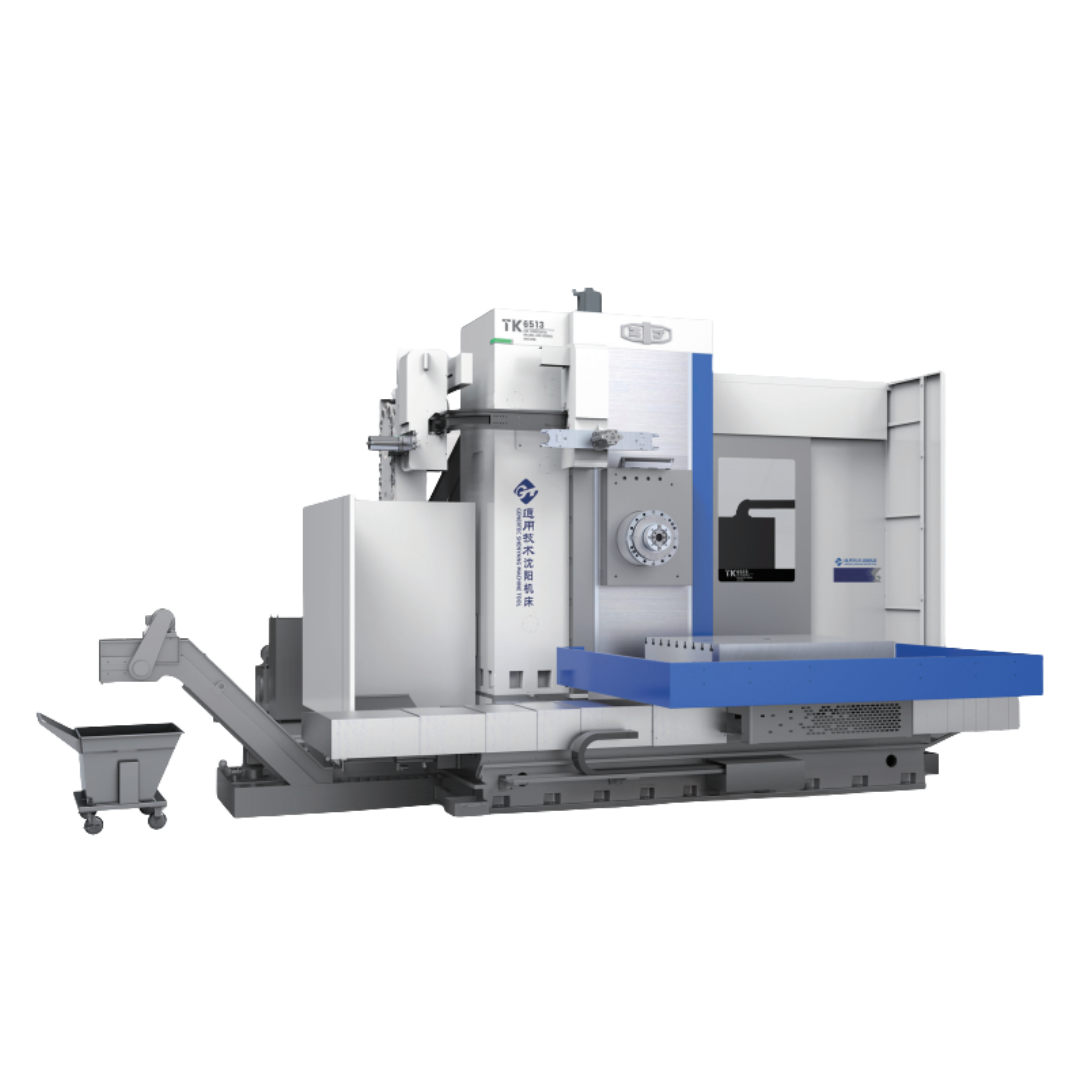

Máy doa TK(H)

Máy doa TK(H)

THÔNG SỐ KỸ THUẬT

HẠNG MỤC ĐƠN VỊ TK(H)6511B TK(H)6511B TK(H)6513 TK(H)P6513 TK(H)6516 TK(H)P6516
Kích thước bàn làm việc Mm 1000X1250 1000×1250 1400X1600 1400X1600 1400X1600 1400X1600
1250X1400 1250X1400 1600X1800 1600X1800 1600X1800 1600X1800
2000X2000 2000X2000 2000X2000 2000X2000
Tải trọng tối đa cho phép của bàn làm việc T 5 5 10 10 10 10
Đường kính trục chính Mm Ø110 Ø110 Ø130 Ø130 Ø160 Ø160
Tốc độ trục chính r/min 10-2500 10-2000 10-2000/2500 10-2000/2500 10-2000 10-1500/2000 10-1500/2000 10-1500
Chuẩn cán dao JT50/BT50 JT50/BT50JT50/BT50 JT50/BT50 JT50/BT50JT50/BT50 JT50/BT50 JT50/BT50
Công suất động cơ chính kW 19.5/23.4 19.5/23.4 25/30 25/30
41/49.2		 41/49.2 41/49.2
Mô-men xoắn cực đại của trục chính M*m 1300/1600 1300/1600
2500/3000		 2500/3000 2500/3000
3300/4000		 3300/4000 3300/4000
Hành trình trục X Mm 2000/2500/3000 2000/2500/30002000/3000/4000 2000/3000/4000 2000/3000/4000/3000/3500/4000 3000/3500/4000 3000/3500/4000
Hành trình trục Y Mm 1500/2000 1500/2000 1600/2000/2500/3000 1600/2000 2000/2500/3000 000/2500/3000
Hành trình trục Z Mm 1200/2000 1200/20001600/2000  1600/2000 1200/20001600/2000 1600/2000 1600/2000
Hành trình trục W Mm 550 550  800 800 800   1000 1000 1000
Hành trình trục U Mm 140 140 140 200 330 330
Tốc độ chạy dao X,Y,Z Mm/min 1-6000 1-6000
1-6000		 1-6000 1-6000
1-6000		 1-6000 1-6000
W Mm/min 1-2000 1-2000
1-3000		 1-3000 1-3000
1-3000		 1-3000 1-3000
U Mm/min 1-1000 1-1000 1-1000 1-3000 1-3000 1-3000
B “ 0-1.5 0-1.5

0-1

 0-1 0-1

0-1

 0-1 0-1
Tốc độ chạy nhanh X,Y,Z m/min 10 10

10

 10 10

10

 10 10
W m/min 2.4 2.4

3

 3 3

3

 3 3
U m/min 2.4 2.4 2.4 3 3 3
B m/min 2.5 2.5

1

 1

1

 1 1
